 Резисторы

Резистор C5-47B

Резистор С5-47B

Постоянные проволочные, общего применения, мощные, изолированные, применяемые в качестве навесных элементов, резисторы типа С5-47, предназначенные для работы в электрических цепях постоянного, переменного и импульсного токов с напряжением до 300 V (амплитудное значение).


  Условия эксплуатации:

Синусоидальная вибрация:

- диапазон частот, Hz

1 - 3000

- амплитуда ускорения, m/s2

200

Механический удар:

Одиночного действия:

- пиковое ударное ускорение, m/s2

10000

- длительность действия, ms

0,1 - 2

Многократного действия:

- пиковое ударное ускорение, m/s2

1500

- длительность действия, ms

1 - 5

- линейное ускорение, m/s2

2000

Акустический шум:

- диапазон частот, Hz

50 - 10000

- уровень звукового сигнала, dB

150

- атмосферное пониженное рабочее давление, Pa

666,6

- атмосферное повышенное рабочее давление, Pa

303969,6

- повышенная рабочая температура среды, K

358

- максимально допустимая рабочая температура среды, K

428

- пониженная рабочая температура среды, K

213

- смена температур, K

от 213 до 428

- повышенная относительная влажность при температуре 308 K без конденсации влаги, %

98

- атмосферные конденсированные осадки (иней, туман)

+




Для резисторов С5-47:

Резистор С5-47B


Для резисторов С5-47А:

Резистор С5-47B


Технические характеристики:

Номинальная мощность рассеяния, W

Величина сопротивления, Ом

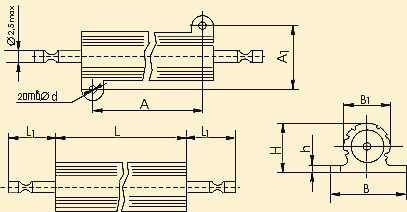

Размеры, mm

Масса, g, не более

A

A1

Bmax

B1max=
Hmax

d

Lmax

L1max

hmax

10

1-3300

14±0,1

16±0,1

22

12

22

+0,12



20

10

2,4

6,5

16

1,5-5100

22±0,1

28

12

25

2-6200

19±0,1

22±0,1

31

15

3,2

+0,16



12

2,5

20

40

4,3-47000

42±0,1

51

32
