Резисторы постоянные проволочные
общего применения прецизионные изолированные для навесного
монтажа C5-42B предназначены для работы в электрических цепях
постоянного и переменного тока с напряжением до 300V амплитудного
значения.
|
|
Условия эксплуатации резистора С5-42В:
|
1. Резисторы допускают эксплуатацию
во всех климатических районах, включая районы с тропическим
климатом, в условиях и после воздействия на них следующих
механических нагрузок:
- вибрация в диапазоне частот 1-3000 Hz с максимальным ускорением
1471,5 m/s2;
- многократных ударов с максимальным ускорением 1471,5 m/s2
при длительности удара 1-3 ms;
- одиночных ударов с максимальным ускорением 4905 m/s2
при длительности удара 1-2 ms;
- линейных нагрузок с максимальным ускорением 981 m/s2;
- акустических шумов в диапазоне частот 50-10000 Hz при
уровне звукового сигнала 140 dB.
2. Резисторы допускают эксплуатацию
в условиях воздействия на них следующих климатических факторов:
- температуры окружающей среды от 213 K до 398 K;
- относительной влажности воздуха до 98% при температуре
до 308 K;
- пониженного атмосферного давления до 665 Pa;
- повышенного атмосферного давления до 297 198 Pa;
3. Резисторы устойчивы к воздействию
среды, зараженной плесневыми грибами, к воздействию инея,
росы и соляного тумана.
|
|
Резистор С5-42В:
|
|
|
|
Технические характеристики резистора С5-42В:
|
|
Номинальная мощность рассеяния,
W
|
Номинальная величина сопротивления,
Ом
|
Размеры, mm
|
Пределы номинальных сопротивлений, Ом, для номинальных мощностей рассеяния, W
|
Масса, g, не более
|
|
Lmax
|
Hmax
|
Dmax
|
d
|
±0,1%
|
±0,2%;
±0,5%
|
±1%
|
±2%
|
±5%
|
|
2
|
1-2740
|
15,5
|
5,0
|
4,3
|
0,8±
0,1
|
1000-
2740
|
110-
2740
|
56,2-
2740
|
11-
2740
|
1-
2740
|
1,5
|
|
3
|
0,1-7100
|
15,5
|
8,0
|
7,8
|
1,0±
0,1
|
1000-
7100
|
162-
7100
|
75-
7100
|
11-
7100
|
3-
7100
|
2,0
|
|
5
|
4,3-10000
|
20
|
9,5
|
8,8
|
1,0±
0,1
|
1000-
10000
|
162-
10000
|
75-
10000
|
11-
10000
|
4,3-
10000
|
4,0
|
|
8
|
5,1-10000
|
28,0
|
9,5
|
8,8
|
1,0±
0,1
|
1000-
10000
|
162-
10000
|
75-
10000
|
11-
10000
|
5,1-
10000
|
5,0
|
|
10
|
5,1-10000
|
38,0
|
9,5
|
8,8
|
1,0±
0,1
|
1000-
10000
|
162-
10000
|
75-
10000
|
11-
10000
|
5,1-
10000
|
6,0
|
|
|

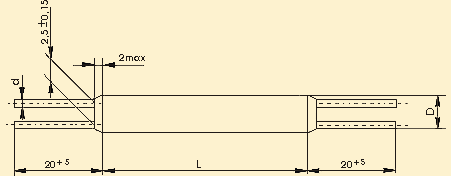

Общий вид резистора С5-42БВ:
|
|
|
Резистор С5-42БВ:
|
|
|
Технические характеристики резистора С5-42БВ:
|
|
Номинальная мощность рассеяния,
W
|
Размеры, mm
|
Масса, g, не более
|
|
Lmax
|
Hmax
|
Dmax
|
|
3
|
18,0
|
6,0
|
0,8±0,1
|
2,5
|
|
|
